Как подключить радиатор к системе отопления: схемы и H-образный узел

　　Подключение решает больше, чем кажется

　　Схема подключения радиатора влияет на то, насколько равномерно прибор прогреется, как точно он будет регулироваться и — что особенно важно в многоквартирном доме — можно ли будет заменить радиатор, не останавливая стояк.

　　Три основные схемы

　　Боковая односторонняя. Подача и обратка подходят с одной стороны. Самая распространённая схема, но у неё есть предел: при большом числе секций дальняя часть прибора прогревается хуже, потому что теплоноситель отдаёт тепло по пути.

　　Диагональная. Подача сверху с одной стороны, обратка снизу с другой. Именно эта схема выравнивает прогрев длинных радиаторов — при прочих равных она предпочтительнее для приборов с большим числом секций.

　　Нижняя (скрытая). Подводки уходят в пол или в стену, узел с термостатической арматурой расположен снизу. Внешне вдоль стены нет труб, уборка проще — поэтому в новых домах схема встречается всё чаще. Плата за это: узел сложнее и требует исправной запорно-регулирующей арматуры.

　　Что даёт H-образный узел

　　H-образный узел — это решение главной проблемы многоквартирного дома: он позволяет снять и заменить радиатор, не останавливая и не опорожняя стояк. Перекрывается только сам прибор.

　　Из этого следуют практические выгоды:

　　замена радиатора возможна в любой момент, без отключения соседей по стояку;

　　узел задаёт фиксированное межосевое расстояние — новый прибор встаёт на место старого без переделки подводок;

　　запорно-регулирующая арматура уже входит в узел, а не собирается по частям.

　　Что входит в комплект подключения

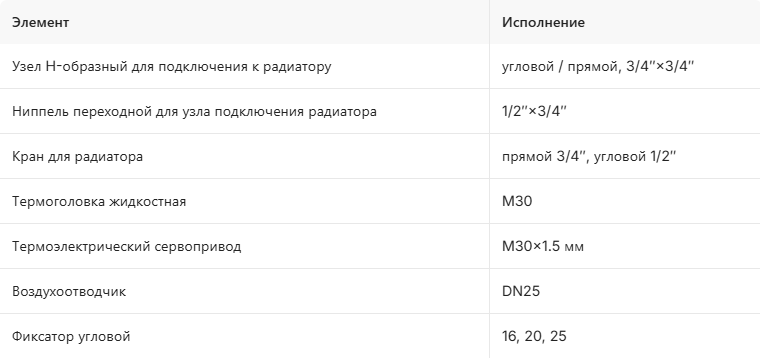

　　В номенклатуре RITABLE для подключения радиаторов есть:

　　Техническая документация на узел — включая технический паспорт на H-узел подключения радиатора — доступна в разделе Техническое обслуживание.

　　Чем подключать: выбор соединений

　　Материал подводок и тип соединения выбираются вместе.

　　Труба PE-Xa + аксиальные латунные фитинги. Латунь CW617N, соединение со скользящей втулкой, для труб PEX-a по ГОСТ 32415-2013; применяется в системах ГВС и ХВС, водяного отопления, в том числе поверхностного отопления и систем снеготаяния. Рабочее давление до 10 бар, рабочая температура до +90 °C, срок службы 50 лет. Подробнее: аксиальные латунные фитинги.

　　Труба PE-Xa + Easy Expansion. Соединение на расширении, для труб PE-Xa. Подходит для скрытой прокладки в стяжке. Подробнее: Easy Expansion PPSU фитинги.

　　Металлопластиковая труба + пресс-фитинги. Корпус из латуни CW617 горячей штамповки с никелированием, гильза из нержавеющей стали AISI 304; номинальное давление 25 бар при рабочей температуре не более 115 °C. Подробнее: пресс-фитинги.

　　Что проверить при монтаже

　　Направление потока. Подача и обратка не должны быть перепутаны — иначе прибор будет греться частично.

　　Положение термоголовки. Она не должна стоять в зоне прямого потока от подводки и не должна быть закрыта шкафом, экраном или шторой — иначе регулирование будет некорректным.

　　Воздухоотводчик. В верхней точке прибора должен быть кран Маевского или автоматический воздухоотводчик.

　　Межосевое расстояние. При замене прибора оно должно совпадать с новым радиатором, иначе потребуется переделка подводок — именно здесь и помогает H-образный узел.

　　Компенсация температурного удлинения. Полимерные подводки при нагреве удлиняются; способ компенсации задаётся проектом.

　　Опрессовка. Перед вводом в эксплуатацию система испытывается давлением.

　　Пять типичных ошибок

　　Боковая односторонняя схема на длинном радиаторе — дальние секции остаются холодными. Для длинных приборов нужна диагональная схема.

　　Отсутствие воздухоотводчика — воздушная пробка, и часть прибора не греет.

　　Термоголовка в потоке или за экраном — прибор либо не регулируется, либо «переохлаждает» помещение.

　　H-узел установлен, но подводки без запорной арматуры — преимущество узла теряется: заменить прибор без стояка всё равно не получится.

　　Не учтено межосевое расстояние — новый радиатор не встаёт на место старого.

　　Короткий чек-лист

　　Определить схему подключения по типу и длине прибора;

　　Проверить, есть ли воздухоотводчик и запорная арматура;

　　Убедиться, что термоголовка не перекрыта;

　　Сверить межосевое расстояние нового прибора;

　　Выбрать систему соединений под фактический материал подводок;

　　Испытать систему давлением до ввода в эксплуатацию.

　　Инструмент для каждого типа соединений свой и не взаимозаменяем — полный перечень в разделе Инструмент.

　　Задать вопрос по подключению радиаторов
