Лучевая разводка отопления: когда она оправдана

　　Два способа развести отопление

　　Тройниковая схема — труба идёт по помещению и в каждой точке «ответвляется» тройником. Лучевая (коллекторная) — каждая точка подключена отдельной трубой напрямую к коллектору. Разница не в эстетике, а в том, где находятся соединения и сколько независимых контуров вы получаете.

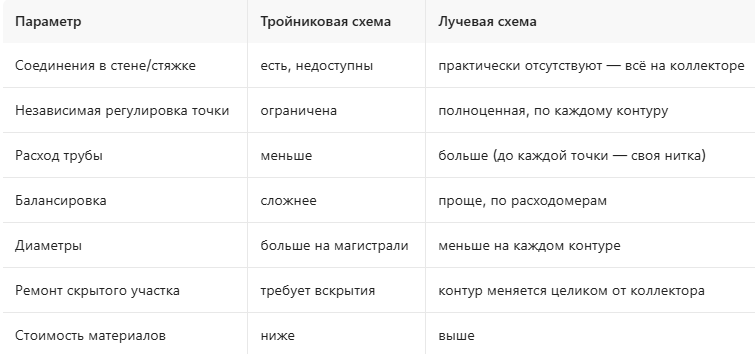

　　Сравнение

　　Когда лучевая разводка оправдана

　　1. Много точек и требование покомнатного регулирования. Если в доме пять и более приборов и каждый должен иметь свою температуру, лучевая схема — единственный способ сделать это без балансировочных компромиссов.

　　2. Новое строительство или капитальный ремонт «с нуля». Главное преимущество лучевой схемы — отсутствие соединений в скрытых участках. Реализовать его можно только тогда, когда стены и стяжка ещё открыты.

　　3. Сочетание радиаторов и тёплого пола. Один коллектор обслуживает и радиаторные контуры, и петли тёплого пола — с разными расходами и разными температурами подачи.

　　4. Скрытая прокладка без доступа. Всё, что может потечь, собрано в одном обслуживаемом шкафу. Это принципиально меняет риск: утечка в шкафу — это лужа на полу, утечка в стене — это вскрытие стены.

　　5. Требование энергоэффективности. Независимое регулирование по помещениям позволяет не греть неиспользуемые комнаты — а это основной источник экономии в частном доме.

　　Когда она не оправдана

　　Два-три прибора. Экономия от регулирования не покроет лишние метры трубы и стоимость коллектора.

　　Бюджетный косметический ремонт без вскрытия стяжки.

　　Нет места под коллекторный шкаф. Шкаф требует места и доступа; спрятать его в недоступную нишу — значит потерять главное преимущество схемы.

　　Сложная геометрия с множеством поворотов, где каждая нитка требует большого числа гибов и креплений.

　　Из чего собирается луч

　　Труба. Для лучевой схемы применяется труба PE-Xa — гибкая, без коррозии, с длинными бухтами, что позволяет вести нитку от коллектора до точки без соединений. Для систем отопления — вариант PE-Xa/EVOH с кислородным барьером, защищающий металлические элементы контура от кислородной коррозии.

　　Соединения. Для PE-Xa — аксиальные латунные фитинги (латунь CW617N, до 10 бар, до +90 °C, срок службы 50 лет). Если система собирается из металлопластика — применяются прессовые фитинги, рассчитанные на давление 25 бар и температуру до 115 °C.

　　Коллектор. Коллекторная группа с расходомерами — например, нержавеющая коллекторная группа с расходомерами и евроконусом на 2–12 выходов. Расходомеры обязательны: без них лучевая схема теряет смысл, потому что контуры разной длины нельзя сбалансировать «на глаз».

　　Подключение труб к коллектору. Зажимной евроконус — соединение, которое остаётся обслуживаемым: его можно подтянуть или перебрать, не вскрывая стяжку.

　　Инструмент. Инструмент для аксиальных фитингов — отдельный для каждой системы; насадки не взаимозаменяемы между аксиальной, расширительной и прессовой системами.

　　Пять ошибок, которые сводят преимущество к нулю

　　1.Все нитки нарезаны «в натяг». Запаса нет — при усадке стяжки или замене прибора нитку некуда удлинить.

　　2.Концы не маркированы. Пучок из десяти одинаковых труб у коллектора — это гарантированная ошибка подключения. Маркировать оба конца до укладки.

　　3.Радиусы гибов «на глаз». Каждый гиб меньше допустимого радиуса — это местное сужение и потенциальная точка отказа. Применяются фиксаторы угловые.

　　4.Коллектор без расходомеров. Регулировка превращается в угадывание, а жалобы «где-то холодно» становятся постоянными.

　　5.Шкаф закрыт наглухо. Коллектор — обслуживаемый узел; доступ к нему должен быть постоянным.

　　Чек-лист перед началом

　　1.Посчитать точки и определить число контуров.

　　2.Выбрать место под коллекторный шкаф с доступом.

　　3.Определить диаметры ниток по тепловой нагрузке каждой точки.

　　4.Заложить запас длины на каждой нитке.

　　5.Предусмотреть маркировку обоих концов.

　　6.Выбрать коллектор с расходомерами.

　　7.Согласовать инструмент под выбранную систему фитингов.

　　8.Проверить документы и сертификаты — в разделе Техническое обслуживание.

　　Лучевая схема стоит дороже — но платите вы за обслуживаемость. Наш инженер поможет рассчитать число контуров и подобрать коллектор.
